Автоматичне керування освітленням — це не лише зручно, але й енергоефективно. Сутінковий датчик дозволяє автоматично вмикати світло при настанні темряви та вимикати його при появі достатнього освітлення. У цій статті описано як зібрати простий сутінковий датчик на макетній платі з мінімальним набором компонентів. Це ідеальний проект для тих, хто хоче зануритися у світ електроніки та створити щось корисне власноруч.
Необхідні компоненти для створення сутінкового датчика
Перед початком збирання переконайтеся, що у вас є всі необхідні компоненти:
- Транзистор BC547 — 1 шт.
- NPN транзистор загального призначення.
- Резистор 100 кОм — 1 шт.
- Використовується для формування дільника напруги з фоторезистором.
- Резистор 300 Ом — 1 шт.
- Обмежує струм через світлодіод.
- Фоторезистор — 1 шт.
- Змінює опір залежно від рівня освітленості.
- Світлодіод (LED) — 1 шт.
- Вмикається при відсутності освітлення.
- Макетна плата — 1 шт.
- Дозволяє з'єднувати компоненти без пайки.
- З'єднувальні дроти — кілька штук.
- Для з'єднання компонентів на макетній платі.
- Джерело живлення 5В або 9В — 1 шт.
- Батарейка або блок живлення.
Опис схеми:
- Фоторезистор (LDR) та резистор 100 кОм утворюють дільник напруги.
- База транзистора BC547 підключена до точки між фоторезистором та резистором 100 кОм.
- Емітер транзистора підключений до загального проводу (GND).
- Колектор транзистора через резистор 300 Ом підключений до аноду світлодіода.

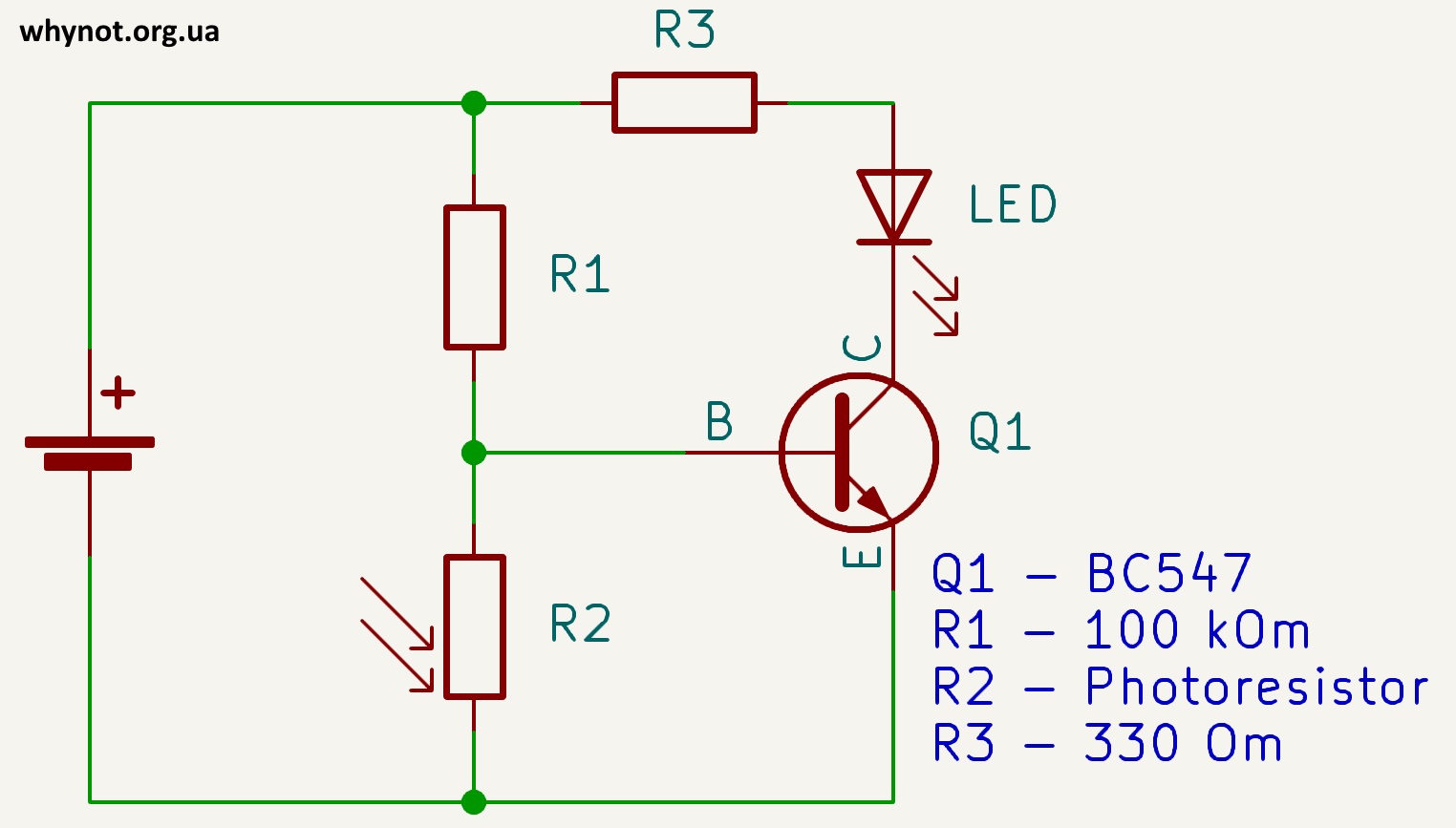

Схема сутінкового датчика день ніч:
Принцип роботи сутінкового датчика
Освітленість висока:
- Опір фоторезистора низький.
- Напруга на базі транзистора низька.
- Транзистор закритий, світлодіод вимкнений.
Освітленість низька:
- Опір фоторезистора високий.
- Напруга на базі транзистора підвищується.
- Транзистор відкривається, струм проходить через світлодіод, він засвічується.

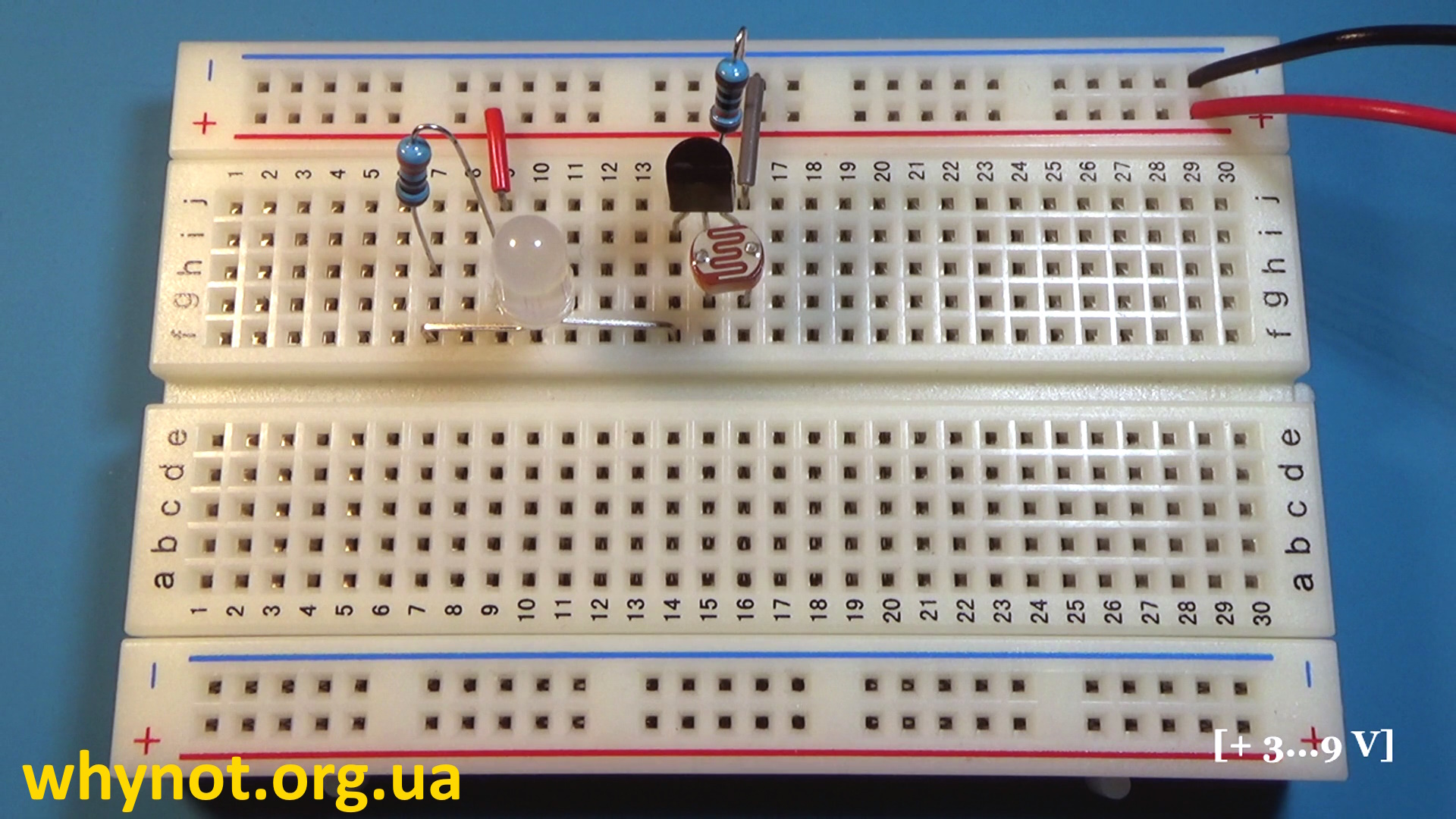

Після збирання схема сутінкового датчика має виглядати наступним чином:
Тестування та налагодження сутінкового датчика
Перевірка з'єднань:
- Переконайтеся, що всі компоненти правильно з'єднані згідно зі схемою.
Тестування роботи:
- Вмикайте живлення.
- При освітленні фоторезистора світлодіод повинен бути вимкнений.
- При затемненні фоторезистора (наприклад, накрийте його рукою) світлодіод повинен засвітитися.
Покрокове відео збирання та тестування схеми сутінкового датчика на макетній платі:
Налаштування чутливості:
- За необхідності замініть резистор 100 кОм на інший номінал або використайте потенціометр для регулювання чутливості.
Вдосконалення сутінкового датчика день ніч:
- Замість світлодіода можна додати реле для керування більш потужним освітленням.
