Ця схема дозволяє зібрати простий дверний дзвоник з використанням мікросхеми NE555, який генерує звуковий сигнал при натисканні кнопки. Схема легка у виконанні та підходить для початківців в електроніці. У цій статті схема простого дверного дзвоника на макетній платі з мінімальним набором компонентів.
Необхідні компоненти для створення дверного дзвоника
- NE555 (таймер) — 1 шт.
- Резистори 47 кОм — 4 шт.
- Конденсатори керамічні 0,01 мкФ — 2 шт.
- Конденсатор електролітичний 10 мкФ — 1 шт.
- Діоди 1N4148 — 2 шт.
- Динамік — 1 шт.
- Кнопка — 1 шт.
- Макетна плата — 1 шт.
- З'єднувальні дроти — кілька штук.
Принцип роботи схеми дверного дзвоника
NE555 працює в астабільному режимі, генеруючи імпульси, які подаються на динамік при натисканні кнопки, створюючи звуковий сигнал.
Cхема дверного дзвоника
Збирання

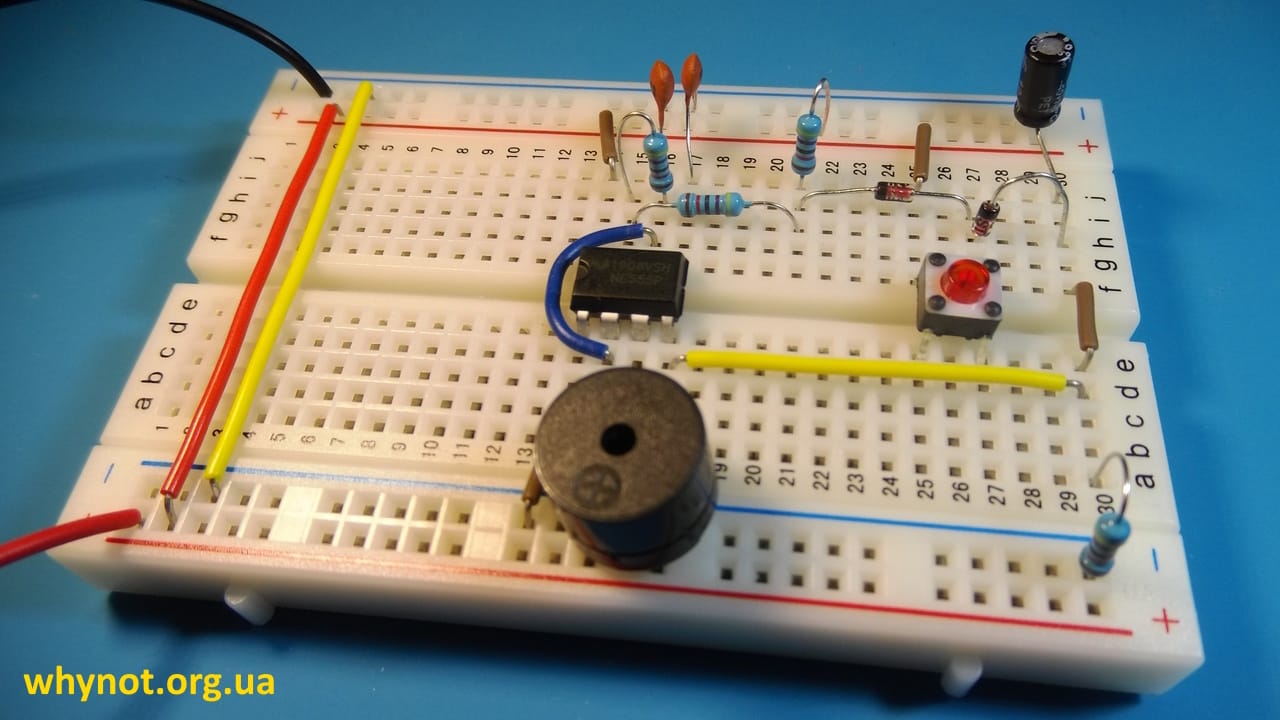

Зібрати всі компоненти на макетній платі згідно зі схемою. Переконайтеся, що всі компоненти правильно з'єднані згідно зі схемою. Після збирання схема дверного дзвоника має виглядати наступним чином:
Можливі проблеми
- Нестабільна робота таймера: перевірте правильність підключення конденсатора C3.
- Відсутність звуку: перевірте полярність діодів та правильність підключення динаміка.
Покрокове відео збирання та тестування схеми дверного дзвоника на макетній платі:
Цей проект дозволяє створити простий і функціональний дверний дзвоник на базі мікросхеми NE555. Збирання на макетній платі дозволяє легко налаштувати та змінювати параметри схеми для отримання бажаного результату.
Можливі зміни в схемі
- Зміна частоти звуку: експериментуйте з резисторами R1, R2 або конденсатором C3.
- Зміна типу динаміка: можна використовувати динамік з іншими характеристиками для зміни гучності або тону сигналу.
