Цей проєкт – чудова можливість зануритись у світ електроніки, навіть якщо ви тільки починаєте. У статті показано, як зібрати простий дверний дзвоник за допомогою таймера NE555 на макетній платі. Проєкт не вимагає пайки, тому ви зможете легко експериментувати та вчитися.
Компоненти:
- NE555
- D1 (діод 1N4148)
- Резистори: R1 (1 Ком), R2 (1 Ком), R3 (10 Ком)
- Конденсатори: C1 (1 мкФ), C2 (0.01 мкФ), C3 (10 мкФ)
- Динамік (LS1)
- Джерело живлення: 9 В

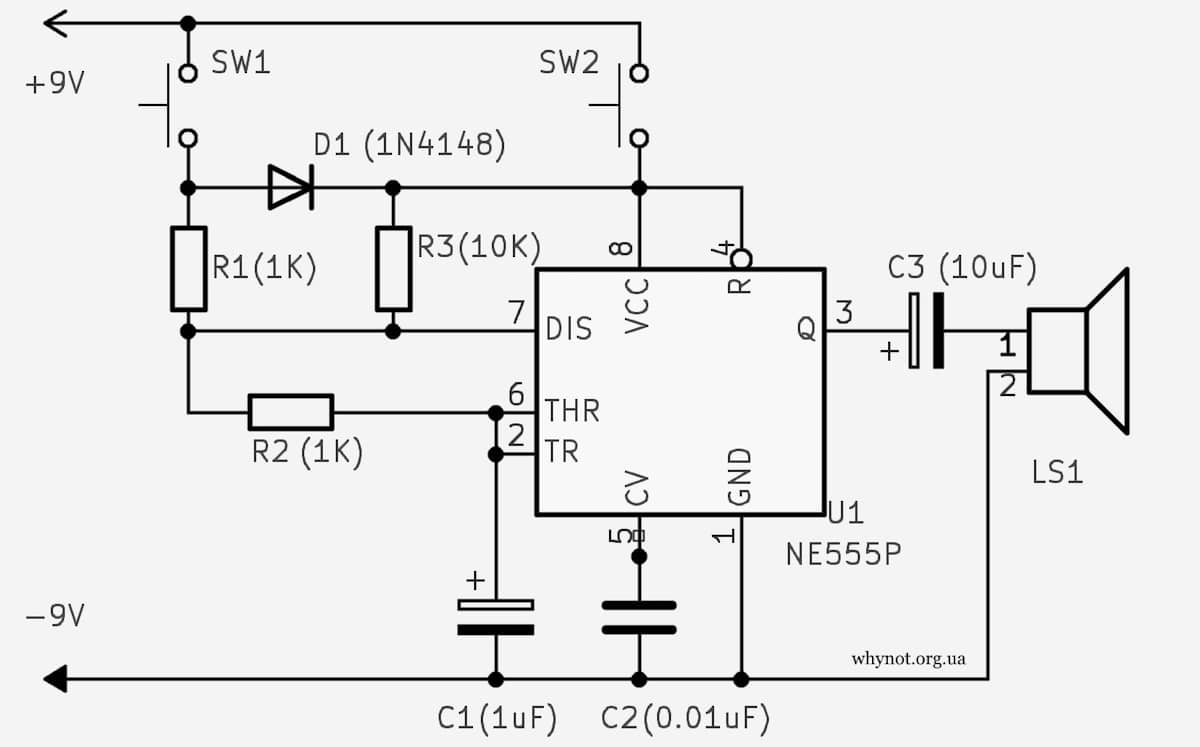

Принципова схема дверного дзвоника:
Нижче наведено схему, за якою ви будете збирати свій дзвоник:
Збирання та поради: Просто з'єднуйте компоненти на макетній платі згідно зі схемою. Ось кілька порад:
- Спершу перевірте, що всі елементи відповідають зазначеним номіналам.
- Для початку підключіть живлення без динаміка, щоб впевнитися, що схема працює правильно.
- Будьте уважні до полярності конденсаторів C1, C3 та діода D1.
- Після перевірки підключіть динамік і протестуйте роботу дзвоника.

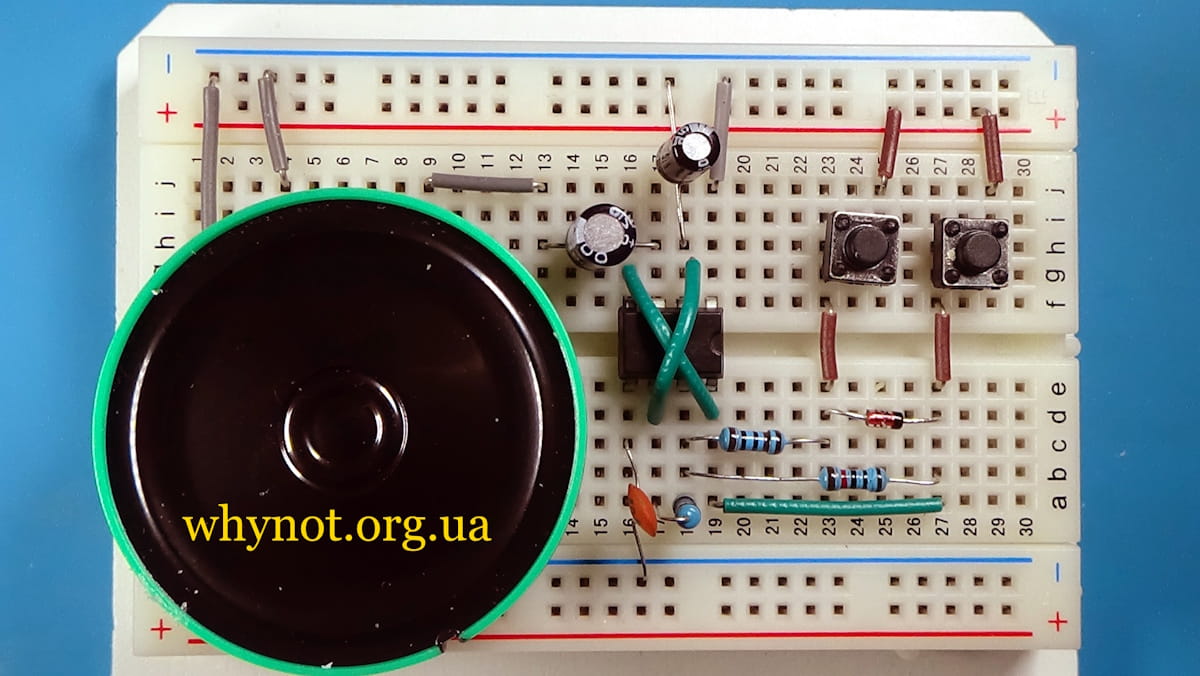

Нижче показано, як це буде виглядати після складання:
Відеоінструкція:
Перегляньте відео, де показано процес збирання та тестування дверного дзвоника:
Висновок: Цей проєкт допоможе вам краще зрозуміти основи електроніки та навчитися працювати з базовими компонентами без необхідності пайки. Експериментуйте та насолоджуйтесь процесом – саме так формується розуміння техніки!
Дата: 10.03.2025
