Хочете швидко та цікаво вивчити основи електроніки? Створіть власний генератор звуку за допомогою легендарної мікросхеми таймера NE555! Цей простий проект стане захопливим введенням у світ схемотехніки, дозволяючи вам власноруч змінювати тон і створювати різні звукові ефекти. Це відмінний спосіб для початківців ознайомитися з роботою електронних компонентів на практиці.
Необхідні компоненти для генератора звуку на NE555:
- Таймер NE555
- Резистор 10 кОм (R1)
- Потенціометр 1 МОм (R2)
- Резистор 1 кОм (R3)
- Конденсатор 0.1 мкФ (C2)
- Електролітичний конденсатор 10 мкФ (C1)
- Динамік 8 Ом (LS1)
- Батарейка 9 В
- Макетна плата та дроти

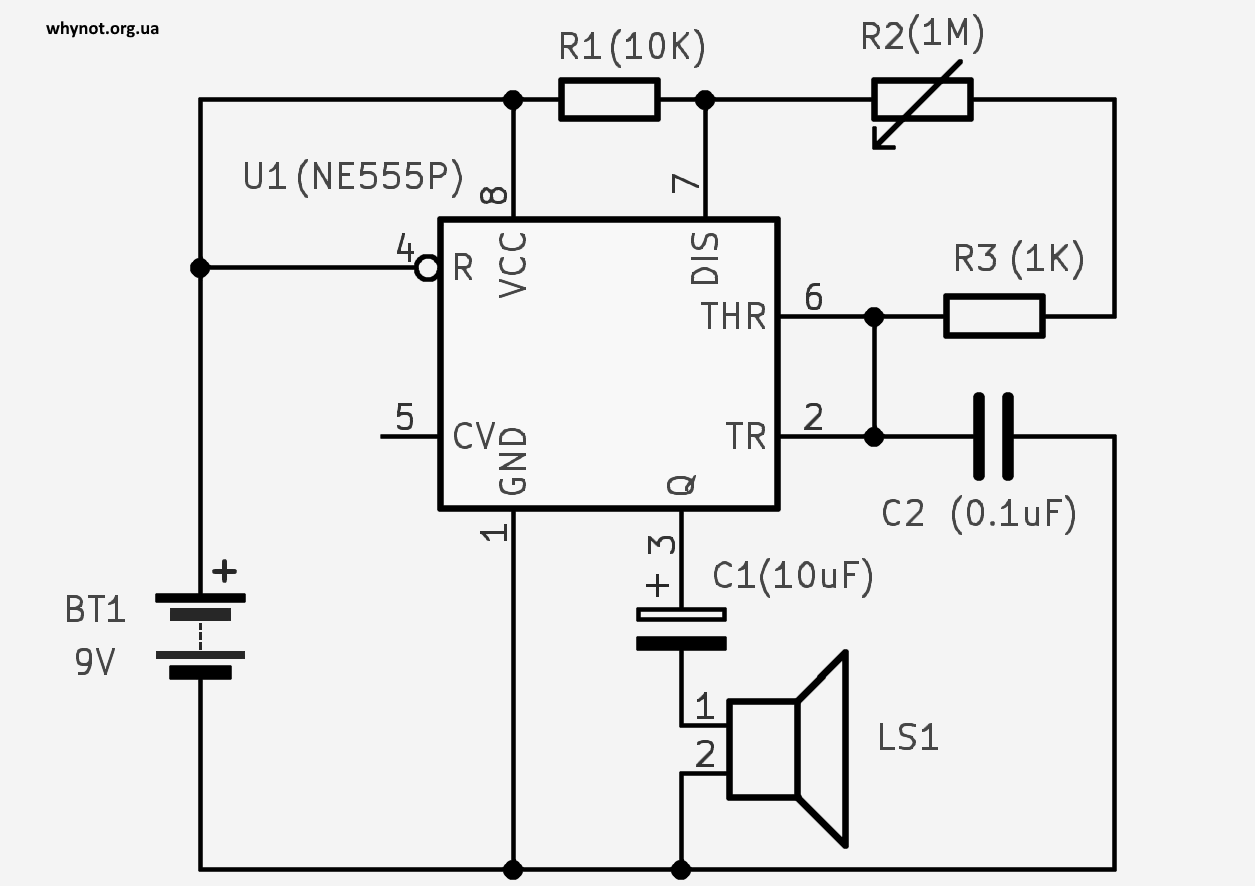

Схема генератора звуку на таймері NE555
За цією простою схемою збираємо генератор звуку:
Збирання схеми генератора звуку на макетній платі
Збирайте схему відповідно до наведеної вище діаграми. Усі компоненти легко встановлюються на макетній платі без пайки.

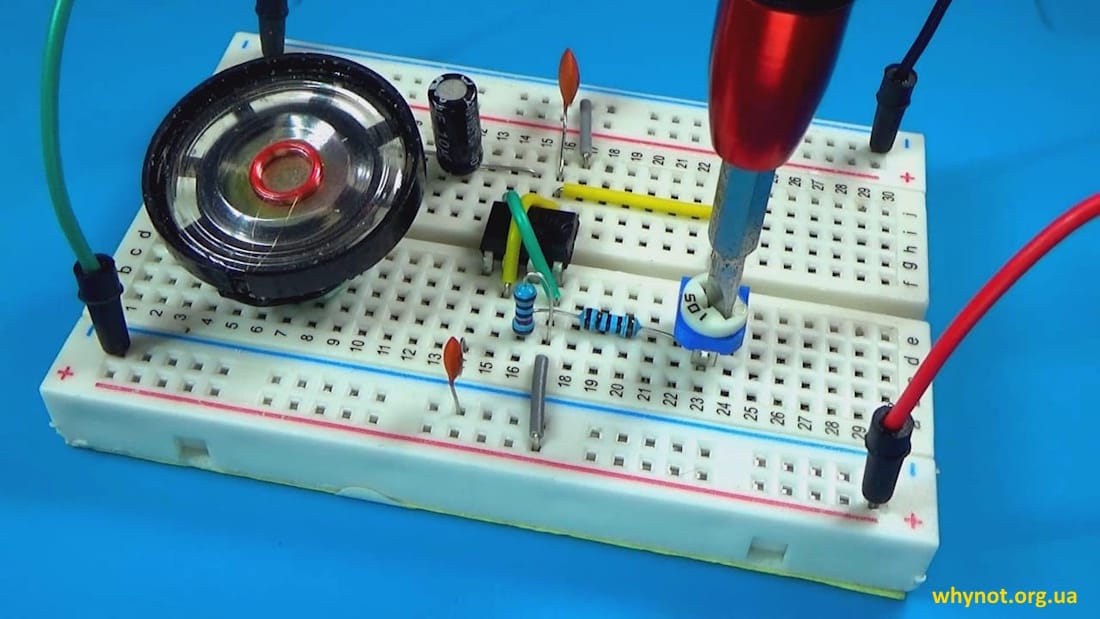

Як виглядає готовий пристрій на макетній платі?
Ось фото готової схеми на макетній платі. Ваш пристрій повинен виглядати приблизно так само:
Важливі нюанси для успішного збирання генератора звуку
Перевірте уважно правильність підключення компонентів, особливо полярність конденсаторів та живлення NE555.
Експеримент: додатковий конденсатор на п'яту ніжку NE555

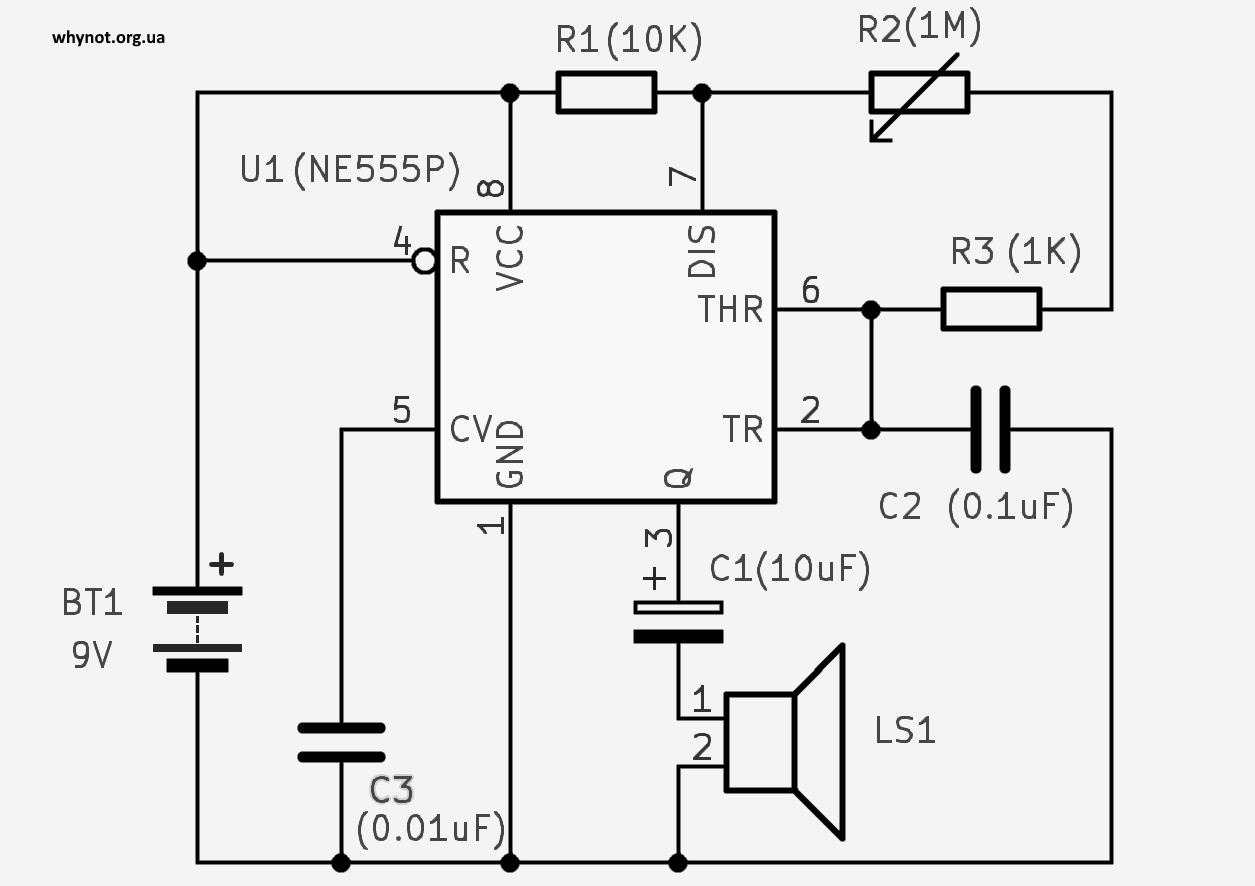

Для експерименту додайте конденсатор 0.01 мкФ (C3) між 5 ніжкою NE555 та землею (GND). Це покращить стабільність і чистоту звучання сигналу, зробить звук більш чітким і приємним на слух. Ось оновлена схема:
Відео про складання схеми генератора звуку
Подивіться відео з детальним процесом збирання:
Висновок
Цей простий проект допоможе зрозуміти базові принципи роботи електронних схем. Експериментуйте та отримуйте задоволення від створення власних пристроїв!
