DIY FM-радіоприймач на мікросхемі RDA5807 / Огляд

Сучасні технології відкривають безліч можливостей для тих, хто прагне розвивати свої навички в електроніці. Одним із таких інструментів є DIY-конструктор FM-приймача RDA5807, що працює в діапазоні 87МГц-108МГц. Цей набір не лише дозволяє створити власний радіоприймач, але й допомагає зрозуміти принципи роботи електронних схем.

Особливості конструктора

  • Діапазон частот радіоприймача: 87МГц-108МГц.
  • Живлення: працює від акумулятора типу 18650 (не входить до комплекту).
  • Функція зарядки: підтримує зарядку акумулятора.
  • Розміри після збирання: 170×110×60мм.
  • Корпус: Не потребує корпуса і використовується без нього.

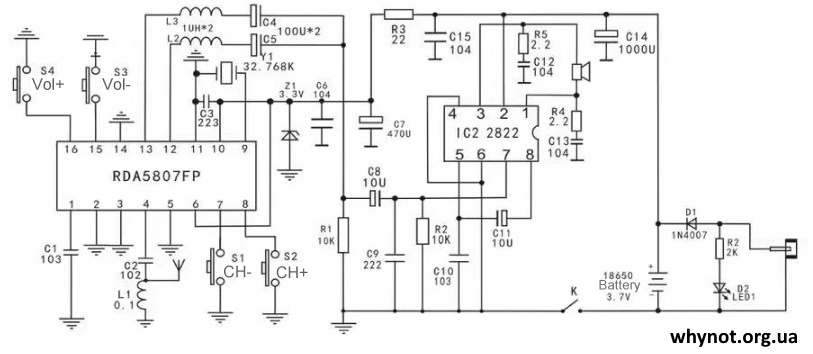

Схема радіоприймача

DIY_FM_Radio_RDA5807_circuit

Процес збирання радіоприймача

Конструктор призначений для самостійного збирання, що робить його ідеальним для навчання та відточування навичок пайки. У комплекті постачаються всі необхідні компоненти, друкована плата та схема. Процес збирання не викликає труднощів, хіба що можуть виникнути труднощі з пайкою SMD мікросхеми RDA5807. Деталі розташовані на великій відстані тому проблем при пайці не виникає. Радіоприймач не потребує додаткового налаштування після збирання.

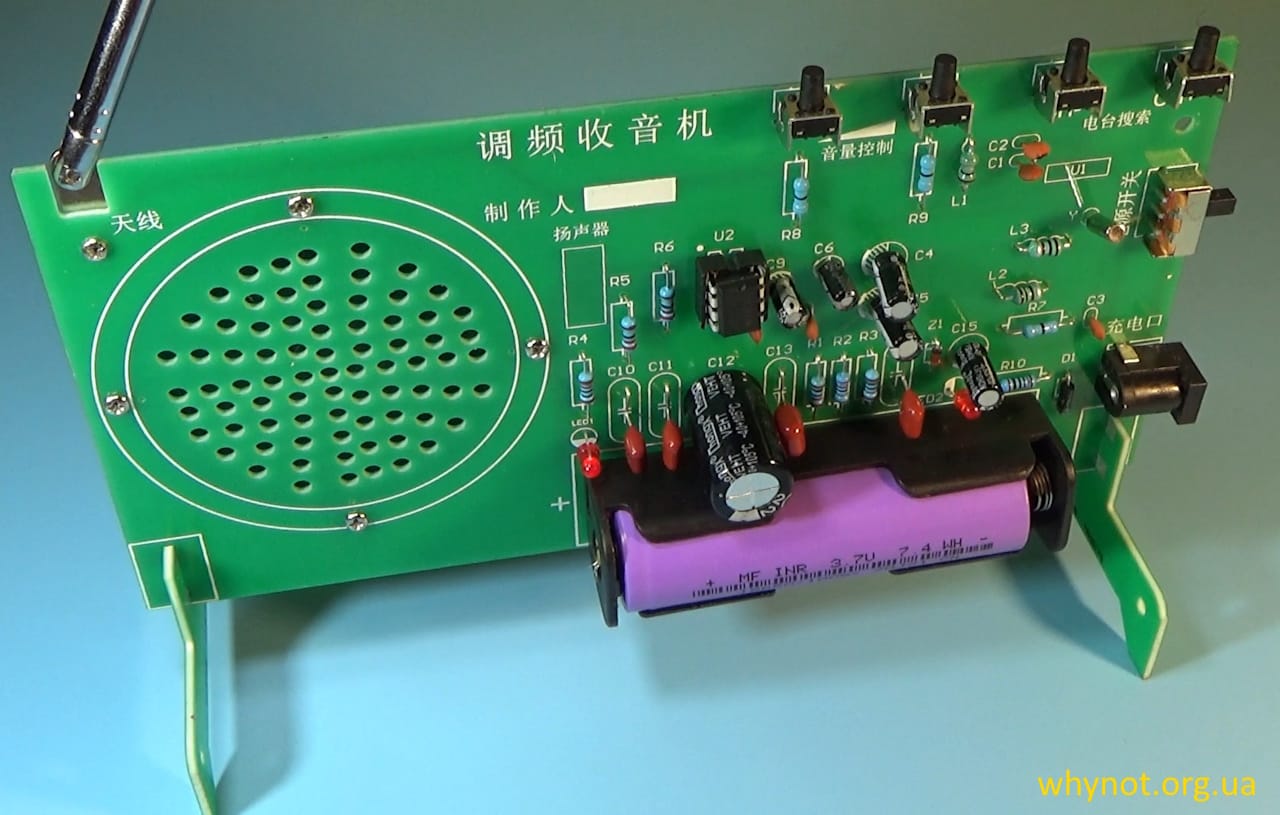

Як радіоприймач виглядає після збирання

DIY_fm_radio_RDA5807

Недоліки

  • Акумулятор не входить до комплекту: необхідно придбати окремо.
  • Шуми при прийомі віддалених станцій: при спробі налаштуватися на віддалені радіостанції виникають шуми та перешкоди, що впливає на якість звуку.
  • Відсутність захисту від перезаряду: схоже що схема пристрою не містить вбудованого захисту від перезаряду акумулятора. Тому краще використовувати акумулятор 18650 із вбудованим захистом, щоб запобігти можливим пошкодженням та забезпечити безпечну експлуатацію.

Відео з процесом збирання на тестування радіоприймача

Висновок

Цей FM-радіоприймач на RDA5807 є відмінним вибором для ентузіастів електроніки та радіотехніки. Він поєднує в собі навчальний потенціал та практичну користь. Незважаючи на невеликі труднощі, пов'язані з процесом збирання, кінцевий результат виправдовує зусилля, надаючи користувачу функціональний та зручний у використанні радіоприймач.

Де купити: На Промі

Дата: 18.09.2024
