Огляд набору для самостійного складання гібридного підсилювача потужності з електронною лампою 6J1 та мікросхемою LM1875T. Цей набір пропонує можливість самостійного складання гібридного підсилювача потужності, що поєднує в собі теплоту електронної лампи 6J1 з потужністю та ефективністю мікросхеми LM1875T.
Де купити:
На Промі.

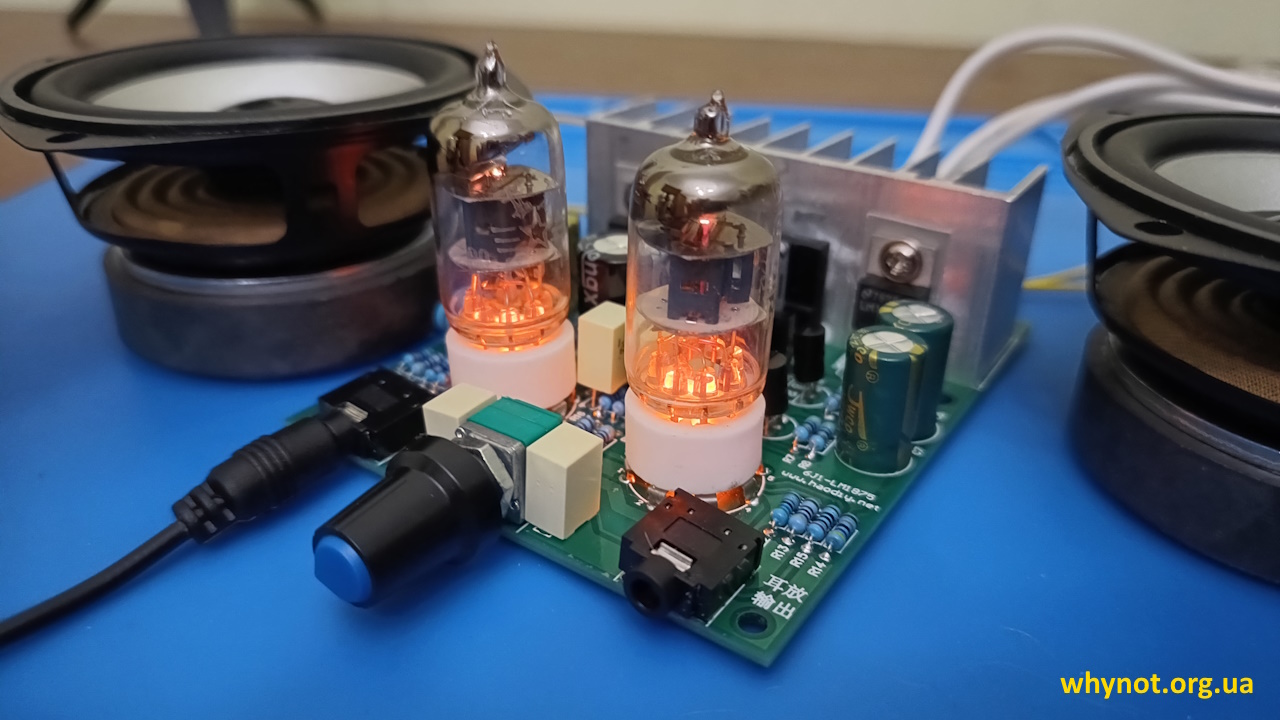

Як виглядає після збирання:
Основні характеристики:
- Гібридна конструкція: поєднує лампи та мікросхеми для кращого звучання.
- Вихідна потужність: 20 Вт (максимум 30 Вт)
- Імпеданс динаміка: 4-8 Ом
- Коефіцієнт нелінійних спотворень: <0.04%
- Напруга живлення: подвійна змінна 18 В/3 А (максимум 19 В, мінімум 18 В)
- Можливість використання навушників: так, з коефіцієнтом посилення 0,8
- Розміри: 120 x 60 x 35 мм
Набір містить:
- друковану плату
- всі необхідні електронні компоненти
- інструкцію з монтажу китайською мовою
Переваги:
- Непоганий звук: гібридна конструкція забезпечує тепле, динамічне та детальне звучання.
- Простота збирання: процес збирання не викличе проблем навіть для початківців.
- Доступність: ціна набору порівняно невисока.
Недоліки:
- Двополярне живлення: схема потребує двополярне джерело живлення.
- Помилки на схемі: на схемі вказано джерело живлення 18-0-18, але електролітичні конденсатори в наборі лише на 25 В, тому використано джерело живлення 15-0-15.
- Лампи працюють на пониженій напрузі: як результат схоже що вони тут тільки для краси, жовтий колір ламп досягається за рахунок світлодіодів встановлених під лампами.
- Перегрів резистора в ланцюзі розжарювання ламп: резистор помітно гріється.
- Відсутність корпусу: корпус не входить до комплекту.
Загалом, цей набір є непоганим вибором для любителів електроніки, які хочуть самостійно зібрати гібридний підсилювач потужності. Він простий у збиранні, доступний за ціною та забезпечує непоганий звук.

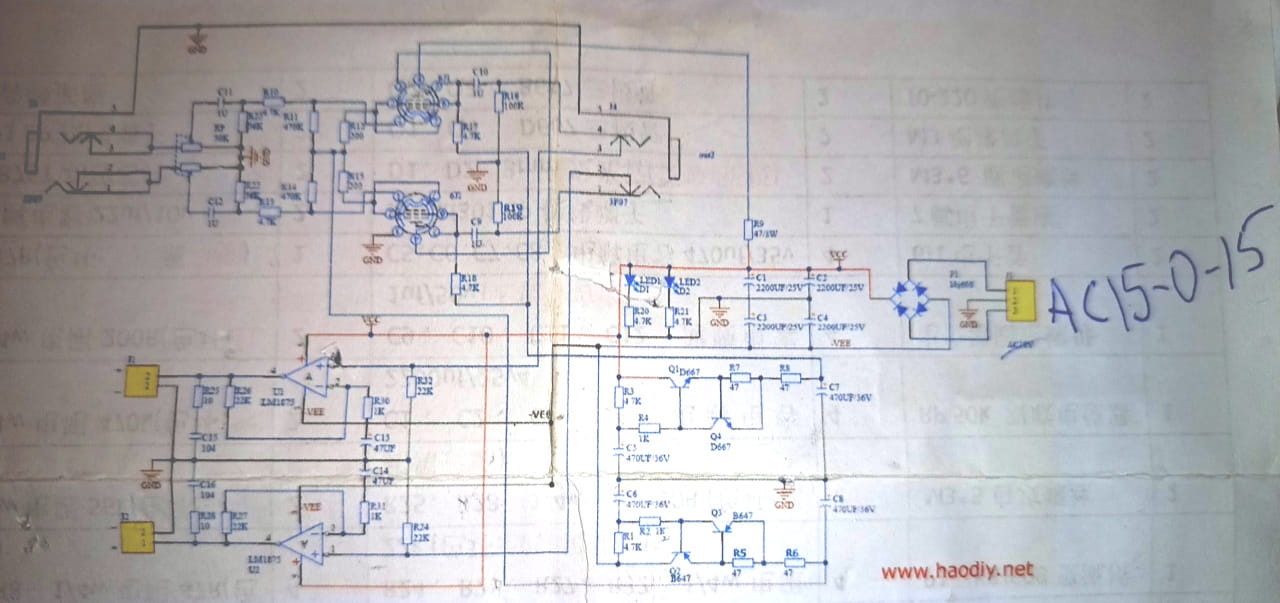

Схема гібридного лампового підсилювача:
Ви можете переглянути відео, як зібрати цей конструктор:
Додаткові відомості:
Набір можна придбати на вебсайті виробника ICStation.
Дата: 08.09.2024
